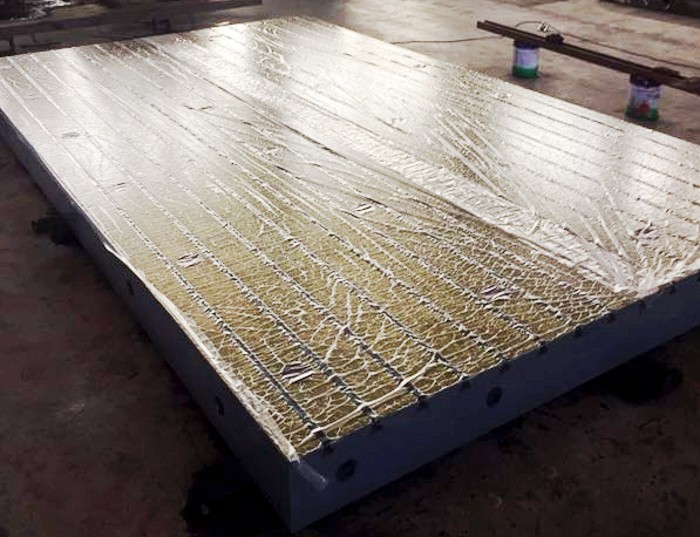

分享一下鑄鐵平板的知識，叫大家了解一下鑄鐵平板。鑄鐵平板分劃線平板、檢驗平板、T型槽平板、裝配平板、焊接平板、火工平板、為什么有這么多名字呢？下面先帶領大家了解一下鑄鐵平板的小知識吧。先從平面精度開始吧。鑄鐵平板（鑄鐵平臺）的局部誤差是指平坦工作面的局部平整度加工質量，包括工作面的微觀質量和工作面小范圍內的局部變形。所謂的微觀加工質量是指加工表面的小峰谷不均勻性，即表面粗糙度。表面具有良好的微觀質量，耐磨性和平板的高使用壽命。鑄鐵平板（鑄鐵平臺）工作表面的小范圍內的局部變形意味著加工表面不均勻、具有變形。這里提到的小范圍的工作表面是小平板的局部位置和大平板的局部區域。平直度反映了板的局部誤差。 為了_這些鑄鐵檢測設備的高質量，_檢驗工具操作人員_能夠確定常規鑄鐵檢測平臺 /測量平臺，并且可以根據使用原則仔細處理。維護檢查設備需要了解哪些原則？測試機械部件的實際檢查工具時，_根據鑄鐵檢查工具的實際檢測負荷執行輕便易操作的檢查操作原理。不要將粗糙的工件移到鑄鐵檢查臺上，因此錯誤的操作類型很容易損壞量具的工作臺面。對于那些使用有缺陷的檢查設備，您可以通過刮削填充過程來修理檢查臺。為了使鑄鐵平板（鑄鐵平臺）在精加工、驗收、檢定和使用時平板工作面精度保持穩定，平板應有3個主支承點。平板檢定規程中允許增加輔助支點。這是為增加平板剛性、防止平板因重心偏移發生傾斜或因負載過大產生變形而設置的。至于輔助支點個數，可視平板大小、使用情況按需要而定。但平板檢定時的輔助支點應與設計制造時相同，這_了平板支承的合理布局，使用情況與設計制造情況一致。_指出，輔助支點在加工、檢定時應不產生反力，即不與支承座接觸，只有在平板使用時才調整輔助支承與之接觸，但不得使支承力過大而_過主支承的支承力，并且輔助支點數應控制在小限度。如果使用非標準鑄鐵量規提升方法，那些量具可能會出現變形問題。對于_鑄鐵量規提升操作，在平穩提升操作之前，_將吊具固定在提升孔上。當對這些附近部件進行測試時，需要及時將其從鑄鐵檢查工具的工作臺上拆下。長期工件方法會導致檢查工具的工作臺表面變形，并且還會引起一些檢查工具碰撞的潛在問題。下面再說一下鑄鐵平板的日常維護，無論經常使用的鑄鐵量規還是長期限制，都需要定期除垢和均勻涂抹防銹油。根據這些鑄鐵量具的使用情況，其維護措施存在一些具體差異。環境中的潮濕和腐蝕性元素會對鑄鐵壓力表的鑄鐵平板（鑄鐵平臺）造成嚴重的銹蝕損壞，將鑄鐵檢測設備置于干燥的環境中，并定期檢查和防銹處理。如果工作上有汗水，如果掉落在鑄鐵平臺上會不會導致平臺生銹？在正常情況下，鑄鐵平臺銹是由水和空氣的組合引起的。經過長時間的揮發后，發生化學變化?？梢哉f汗水會導致鑄鐵平板（鑄鐵平臺）生銹。解釋平臺生銹的原因.汗水是夏季的熱點之一。因為汗液是堿性物質，所以含有酸和堿是準確的。只要一種物質含有酸和堿元素，會引起生銹。夏季高溫要解決的難題之一。除了炎熱的夏季炎熱，大多數東西都會引起熱膨脹和收縮，因此它們也會使鑄鐵平板（鑄鐵平臺）變形。因此，與四季相比，夏季是難以存放鑄鐵平板的季節之一。

鑄鐵平臺的精度介紹：鑄鐵平板：主要用于檢驗工件誤差的基準，檢驗平板/檢驗平臺在機械制造過程中起著至關重要的作用它是每個工件出廠前檢驗的基本基準工具。 刮削工藝在用刮刀（又稱鏝刀）在加工過的工件表面上刮去微量金屬，以提高表面形狀精度、_配合表面間接觸狀況的鉗工作業。
鑄鐵平臺刮研工藝的表面質量用途色法檢驗。鑄鐵平板粗刮是用刮刀用大力在平板表面挨著刮，齊齊的把平板表面整個刮一層。粗刮：若工件表面比較粗糙、加工痕跡較深或表面嚴重生銹、不平或扭曲、刮削余量在0.005mm以上時，應先粗刮。粗刮的特點是采用長刮刀，行程教長（10mm~15mm之間），刀痕較寬（10mm），刮刀痕跡順向，成片不重復。機械加工的刀痕掛除后，即可研點，并按顯出的高點刮削。適用于焊接平臺、裝配平臺、試驗平臺。細刮與精刮是刮點子，用標準平尺涂上紅丹粉后，在平板上研一遍，然后用刮刀刮標準平尺研上的紅點子。細刮：細刮是將粗刮后的高點刮去其特點是采用短刮法（刀痕寬約6mm，長5mm~10mm），研點分散快。細刮時要朝著方向刮，刮完一遍，刮遍時要成45度或60度方向交叉刮出網紋。當平均研點每25㎡×25㎡上為10~14點時，即可結束細刮。適用于劃線平臺。這樣一遍一遍的刮，直到平板達到jing度的標準為止。一個合格的的刮研工人，是以zui少的工時完成合格的質量，若是達不到時刻上的請求，稱不上老練的刮研工。要做到節少時刻，_打好粗刮的基礎。鑄鐵平板還有一種是為了美觀要刮花，二是有積存潤滑油的功能。一般常見的花紋有：斜花紋、燕形花紋和魚鱗花紋等。鑄鐵平板刮花還可通過觀察原花紋的完整和消失的情況來判斷平面工作后的磨損程度。
鑄鐵平板0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。
zui后是鑄鐵平臺的安裝方式了。鑄鐵平板在安裝調試后：把平臺的工作面擦拭干凈，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和T型槽平板的工作面有過激的碰撞，防止損壞鑄鐵平板的工作面；工件的重量）不可以_過T型槽平板的額定載荷，否則會造成工作質量降低，還有可能損壞鑄鐵平板的結構，甚至會造成T型槽平板變形，使之損壞，沒有辦法使用。
好了，以上是精工小編為大家分享的鑄鐵平板的部分知識，僅供大家參考。
鑄鐵平板安裝具體3種方法：
1. 平臺+地錨器
2．平臺+地腳螺栓（組成:頭部和螺桿組成）
3．平臺+調整墊鐵
具體采用方案可根據產品實際情況，還有加工件的復雜程度及工件的裝甲頻率等來選定。
